Audio-Übertrager und 100V-Technik – wie ELA-Beschallung in der Veranstaltungstechnik funktioniert

audiotransformers.net war ein US-amerikanisches Diskussionsforum der Firma Edcor Electronics rund um Audio-Übertrager – ein passives Bauteil, das in modernen Beschallungsanlagen oft unsichtbar bleibt, aber an entscheidenden Stellen für saubere Signalwege sorgt. Ohne Übertrager keine störungsfreien DI-Boxen, keine effiziente 100V-Trasse, keine brummfreie Bühne.

Wo Audio-Übertrager im Signalweg sitzen

Im Beschallungseinsatz tauchen Übertrager an drei Stellen auf – und an allen drei lösen sie ein konkretes Problem:

• Mikrofonsignale und DI-Boxen – eine passive DI-Box mit echtem Übertrager trennt Tasteninstrument oder Bass galvanisch vom Mischpult. Keine Phantomspeisung, keine aktive Elektronik, kein Verzerrungs-Footprint im Bassbereich. Bei langen Multicore-Strecken oder Setups mit getrennten Stromkreisen oft die einzige Lösung gegen Brummschleifen.
• Verstärker-Ausgangstrafo bei 100V-Systemen – wandelt das Niederohm-Signal der Endstufe auf 100V hochohmig. Damit lassen sich hundert oder mehr Lautsprecher an einer Endstufenstrecke betreiben, ohne dass Leitungsverluste den Pegel auffressen.

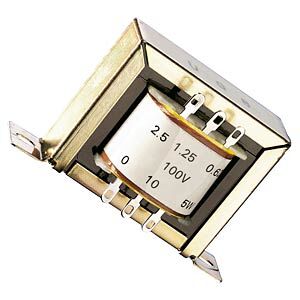

• Übertrager in der Lautsprecherbox – jeder 100V-Lautsprecher hat einen kleinen Anpasstrafo mit wählbarer Wattabnahme (typisch 3, 6, 12, 24 Watt). So lässt sich die Lautstärke pro Lautsprecher festlegen, ohne in den Verstärker einzugreifen.
• Galvanische Trennung – Nebeneffekt aller Übertrager: zwei Schaltungsabschnitte sind elektrisch entkoppelt. Erdschleifen werden unterbrochen, Potentialdifferenzen zwischen Geräten ausgeglichen. Das ist der eigentliche Grund, warum Übertrager in kritischen Signalwegen bis heute überleben.

100V-Konstantspannungs-Technik: Vom Konferenzraum bis zur Festinstallation

Die Wahl zwischen 100V- und klassischer Niederohm-Beschallung richtet sich nach Distributionsaufgabe und Klangerwartung:

• Konferenzen, Tagungen und Foyer-Beschallung – eine 100V-Trasse bedient Saal, Pausenflur, Empfang und Sanitärbereich von einer Endstufe aus, inklusive Durchsage-Funktion. Aufwandsärmer als individuelle Endstufen-Kanäle pro Zone.
• Beschallung in historischen Gebäuden – kleine Deckenlautsprecher mit dünner Zweidraht-Verkabelung sind unauffällig zu installieren und reichen für Sprachverständlichkeit aus. Bei höherem Pegelbedarf werden sie um mobile Akku-Lautsprecher ergänzt, ohne die Festinstallation umzubauen.
• Sprachalarmierung und ELA-Anlagen – normgerechte Durchsage-Systeme nach DIN VDE 0833-4 arbeiten praktisch ausschließlich mit 100V-Technik, weil sich Brand- und Notdurchsagen sonst nicht über ein gesamtes Gebäude verteilen lassen.
• Hintergrundmusik in Gastronomie und Einzelhandel – moderate Pegel, viele kleine Lautsprecher, einfache Wartung. Klassisches 100V-Terrain. Für anspruchsvolle Musikwiedergabe ungeeignet – die Übertrager begrenzen die untere Grenzfrequenz typischerweise bei 100 bis 150 Hz.

Häufige Fehler bei 100V-Installationen

• 100V- und Niederohm-Lautsprecher gemischt – ein versehentlich angeschlossener 4-Ohm-Lautsprecher an einem 100V-Ausgang zerstört in Sekunden die Endstufe. Vor jedem Aufbau prüfen, welcher Ausgang aktiv ist.
• Keine Leistungsreserve – die Summe aller Lautsprecher-Watt-Abnahmen sollte die Endstufenleistung um 20 bis 30 Prozent unterschreiten. Bei Vollauslastung kippt der Übertrager in die Sättigung, der Klang wird verzerrt und verfärbt.
• Falsche Klangerwartung – wer auf einer 100V-Anlage Musikwiedergabe in HiFi-Qualität erwartet, wird enttäuscht. Übertragerbegrenzte Bandbreite und limitierte Membranfläche der kleinen Deckenlautsprecher machen das Verfahren zum Werkzeug für Sprache und Hintergrundmusik – nicht für High-End.
• Brummschleifen trotz Übertrager – wenn 100V- und Niederohm-Systeme parallel im selben Raum laufen und beide Verstärker auf unterschiedlichen Stromkreisen hängen, kann es trotz Trafo zu Erdschleifen kommen. Eine gemeinsame Schutzleiter-Referenz oder optische Signaltrennung löst das Problem.

Beschallung mit sauberer Signalführung bei AE Rental

AE Rental plant 100V-Komponenten als Ergänzung zu klassischen Funktion-One-Systemen, nicht als Ersatz – Sprachverständlichkeit und Zonierung über die Festinstallation, hochwertige Musikwiedergabe über mobile Niederohm-Systeme. Für Konferenzen, Empfänge oder Veranstaltungen in denkmalgeschützten Räumen wird das Setup individuell zusammengestellt: Übertrager, DI-Boxen, Signalsplitter und Verstärker aufeinander abgestimmt und vor der Ausgabe getestet. Weitere Begriffe rund um Beschallung, Impedanz und Signalführung sind im Lexikon Tontechnik erklärt.
